מהו בום מנוף? סוגים, מטרה ואיך זה עובד

בום העגורן הוא מרכיב חיוני של כל עגורן, וממלא תפקיד מכריע בפונקציונליות שלו. הבנת הסוגים השונים של בומות מנוף, היישומים שלהם ועקרונות העבודה חיונית לקונים.

לאורך מאמר זה, נדון בסוגים הנפוצים ביותר של בומות מנוף, ונבדוק את תרחישי היישום הספציפיים שלהם ואת התכונות הייחודיות שלהם. אנו מאמינים שמאמר זה יעזור לכם להבין היטב את רכיב המנוף החשוב הזה ולקבל החלטה מושכלת בבחירה ובשימוש בבום מנוף.

מה זה בום על מנוף?

בום מנוף הוא המבנה הארוך דמוי הזרוע הנמתח מהמנוף ותומך במטען המורם. זהו חלק קריטי במנוף מכיוון שהוא מספק את טווח ההגעה והגובה הדרושים להזזת חפצים כבדים בבטחה.

סוגי מנוף מנוף

ישנם מספר סוגים של זרועות מנוף, הבנת הסוגים השונים של זרועות מנוף ותכונותיהן חיונית לבחירת הזרוע המתאימה לצרכי ההרמה הספציפיים שלך.

יש לקחת בחשבון גורמים כגון קיבולת עומס, טווח הגעה, יכולת תמרון ותנאי מקום העבודה בעת בחירת הבום המתאים למנוף. להלן הסוגים הנפוצים ביותר:

1. בום טלסקופי

בומים טלסקופייםמורכבים מחלקים מרובים, והזרוע הטלסקופית יכולה להאריך או להחזיר את הבום הראשי כדי להתאים את אורך רדיוס העבודה. הם נמצאים בשימוש נפוץ בתעשיות בנייה, תחזוקה ותעשיות אחרות בהן הניידות של מנוף חיונית. בומים טלסקופיים מותקנים לרוב על משאיות או נגררים, מה שהופך אותם קלים להובלה מאתר אחד לאחר. הם גם מהירים יותר להתקנה מאשר בום סריג, מה שהופך אותם מתאימים יותר לפרויקטים רגישים לזמן.

יתרון נוסף של בומים טלסקופיים הוא יכולתם לתמרן במקומות צרים בשל גודלם הקומפקטי. ניתן להשתמש בהם בתוך הבית או באזורים עם מרווח מוגבל, מה שהופך אותם לאידיאליים עבור פרויקטים הדורשים הרמה מדויקת. אחד החסרונות של בומים טלסקופיים הוא שהם אינם מתאימים להרמת משאות כבדים יותר כמו בומות סריג בשל עיצובם.

2. בום מפרק (פרקי בום)

בום מפרקים, הידוע גם כמנופים מפרקים, מורכבים מסדרה של קטעי צירים המאפשרים לבום להתכופף ולהתגמש. הם נמצאים בשימוש נפוץ בתעשיות הבנייה, התחזוקה והספנות, שבהן יכולתם להגיע למקומות קשים היא חיונית. בום פרקי מפרקים מותקן לרוב על משאיות או נגררים, מה שהופך אותם קלים להובלה. הם גם מהירים יותר להתקנה מאשר בום סריג, מה שהופך אותם מתאימים יותר לפרויקטים רגישים לזמן.

אחד היתרונות של בום מפרקי פרקים הוא יכולתם לתמרן במקומות צרים בשל גודלם הקומפקטי והעיצוב הגמיש. חלקי הצירים מאפשרים לבום להגיע מעל מכשולים, מה שהופך אותם לאידיאליים עבור פרויקטים הדורשים הרמה מדויקת. יתרון נוסף של בום מפרקי פרקים הוא יכולתם להתמודד עם משימות מרובות, כגון הרמה ונשיאה, בשל העיצוב הגמיש שלהם.

3. בום מתקפל

זרוע מתקפלת, הידועה גם בשם זרוע תנופה או זרוע הרמה, היא סוג של בום מנוף המציע תכונות ויכולות ייחודיות לפעולות הרמה שונות.

זרוע מתקפלת מציעה צדדיות, יכולת הרמה מוגברת ויכולת תמרון משופרת עבור פעולות הרמה במקומות סגורים או בסביבות מאתגרות.

המאפיין המרכזי של בום מתקפל הוא יכולתו לשנות את זווית קטע הז'יב ביחס לבום הראשי. זה מאפשר למפעיל העגורן להתאים את רדיוס העבודה וגובה המטען, להשיג תנועת הרמה אנכית יותר. הפיכתו למתאים למשימות הרמה הדורשות מיקום מדויק או ניווט מכשולים.

הבום המתקפל גם מקטין את האורך הכולל של העגורן, מה שמקל על ההובלה והתמרון דרך אזורים צפופים או נקודות גישה הדוקות.

עם זאת, מנגנון הקיפול מוסיף מורכבות לתכנון המנוף, מה שעלול לגרום לתחזוקה מוגברת ולזמן השבתה פוטנציאלי לתיקונים.

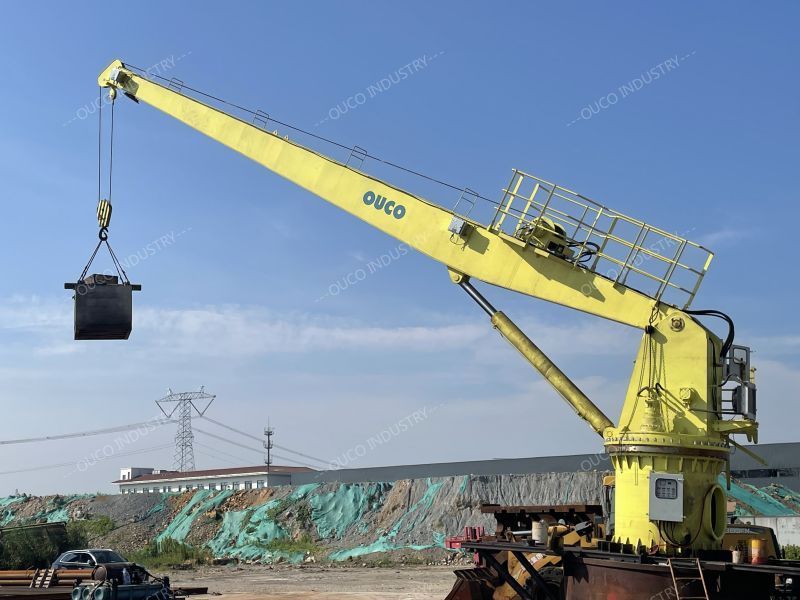

4. בום נוקשה

בום קשיח, המכונה גם בום קבוע או בום ישר, הוא סוג של בום מנוף השומר על אורך קבוע ואין לו קטעים מפרקים או מתקפלים. הוא מאופיין במבנה הקשיח שלו, המספק יציבות וחוזק להרמת משאות כבדים בקו אנכי או אופקי ישר.

המאפיין המרכזי של בום קשיח הוא הפשטות והעמידות שלו. עם המבנה המוצק והקשיח שלו, הבום מציע שלמות מבנית גבוהה, מה שהופך אותו למסוגל להרים משאות כבדים בדיוק ויציבות. היעדר חלקים נעים או מנגנוני קיפול מפחית את המורכבות של עיצוב העגורן, וכתוצאה מכך תחזוקה קלה יותר ועלויות תחזוקה נמוכות יותר.

בשל האורך הקבוע והיעדר חלקים נוספים, בום נוקשה יכול בדרך כלל להתמודד עם עומסים כבדים יותר ולהגיע לגבהים גדולים יותר עם יציבות מוגברת. זה הופך אותו למתאים ליישומים הדורשים כושר הרמה גבוה, כגון בפרויקטים של בנייה, תעשייה כבדה ותשתיות.

עם זאת, אורכו הקבוע מגביל את יכולת התמרון שלו במקומות צרים או בעת ניווט במכשולים. בנוסף, חוסר המפרקים אומר שייתכן שיהיה צורך למקם מחדש את המנוף בתדירות גבוהה יותר כדי להתאים את זווית ההרמה או טווח ההגעה, מה שעלול להשפיע על הפרודוקטיביות והיעילות ביישומים מסוימים. ייתכן שתדרוש תכנון ומיקום קפדניים לפני ההתקנה.

5. בום סריג

בומות סריג מורכבות מסדרה של חלקים צינוריים או זוויתיים המחוברים ביניהם ליצירת מבנה סריג. הם משמשים בדרך כלל להרמה כבדה בתעשיות בנייה, כרייה ובניית ספינות. לעתים קרובות נעשה שימוש בבומות סריג בשילוב עם זרוע, שהיא זרוע מורחבת המתחברת לקצה הבום ומספקת טווח הגעה נוסף. היתרון העיקרי של בום הסריג הוא יכולתו להרים משאות כבדים למרחקים ארוכים בשל המבנה הקל אך החזק שלו.

אחד החסרונות של בום סריג הוא שהוא דורש זמן התקנה נרחב יותר מאשר סוגים אחרים של מנופים. יש להרכיב אותו במקום, שיכול לקחת מספר שעות, בהתאם לגודל המנוף ומורכבותו. בנוסף, בומות סריג עשויות להיות מאתגרות להובלה בשל גודלן ומשקלן, מה שהופך אותן לפחות מתאימות לפרויקטים הדורשים העברה תכופה של מנוף.

מטרת מנוף מנוף

מטרת בום העגורן היא לספק את טווח ההגעה, הגובה ויכולת ההרמה הדרושים ליישומים השונים של מכונות מנוף בתעשיות שונות. להלן חמש דוגמאות נפוצות ליישומי בום מנוף:

• בנייה: בענף הבנייה נעשה שימוש רב בבומות מנוף להרמה והנחת חומרים וציוד כבדים באתרי בנייה. הם מועסקים במשימות כמו הקמת מבני פלדה, הרמת אלמנטים בטון טרומיים וטיפול בחומרי בנייה כמו קורות, עמודים וסבכים.
• פרויקטי תשתית: בומות סריג מנוף חיוניות בפרויקטי תשתית כגון בניית גשרים, שם הם משמשים להרמה ומיקום של מקטעי גשרים, קורות וחומרי סיפון. הם גם ממלאים תפקיד מכריע בהרכבה והתקנה של רכיבי תשתית בקנה מידה גדול כמו שלטי כביש מהיר ומערכות תאורה.
• שילוח ותפעול נמל: נמלים ומסופי שילוח מסתמכים על בומות מנוף לטיפול במטען. לדוגמה, עגורני חוף ונמל משתמשים בסוגים שונים של בומים כדי להרים ולהעביר מכולות מאוניות לחצרות או משאיות להובלה. בומים אלו מאפשרים טעינה ופריקה יעילה של מכולות כדי להקל על הסחר העולמי.
• תעשיית הנפט והגז: במגזר הנפט והגז, בומות עגורנים מועסקות ביישומים שונים, כולל פלטפורמות קידוח בים, בניית צינורות ופעולות תחזוקה. מנופים מרימים בעיקר ציוד כבד, מבנים תת-מימיים וקטעי צינור במהלך משימות התקנה, תיקון ותחזוקה באמצעות בום טלסקופי ובום רשת.
• בניית תחנות כוח: הקמה ותחזוקה של תחנות כוח כוללות שימוש בבומות מנוף להרמה ומיקום רכיבים גדולים כגון טורבינות, גנרטורים ושנאים. בומים אלו מקלים על התקנה מדויקת של ציוד כבד במתקני ייצור חשמל, ומבטיחים את פעולתם השוטפת של המפעלים.

כיצד מתארכת בום מנוף?

הרחבה היא אחד המאפיינים החשובים ביותר של בום מנוף, אז איך הבום משיג את הפונקציה הזו? קרא את שלוש הנקודות האלה ותוכל להבין את זה!

עיצוב מבני:

בום העגורן מורכב בדרך כלל מחלקים מרובים או מקטעים הניתנים לטלסקופ או מפרקי כדי להאריך את האורך. בומים טלסקופיים מורכבים מחלקים צינוריים מקוננים שיכולים להחליק פנימה והחוצה, ומאפשרים הרחבה ומשיכה. בומים מפרקיים, לעומת זאת, מורכבים מחלקים צירים הניתנים לקיפול או פתיחה כדי להשיג הארכה.

מקור כוח:

הרחבה של בום מנוף מופעלת על ידי מערכות הידראוליות או מכניות. מערכות הידראוליות נמצאות בשימוש נפוץ בעיצובי מנוף מודרניים בשל היעילות והשליטה בהן. הם מנצלים צילינדרים הידראוליים או איילים, המחוברים לחלקי הבום. כאשר מופעל לחץ הידראולי, הצילינדרים מאריכים, דוחפים או מושכים את חלקי הבום, ובכך מאריכים את הבום. מערכות מכניות, כגון מנגנונים מונעי כבלים, עשויות להיות מועסקות גם בסוגי עגורנים מסוימים, אם כי הם פחות נפוצים.

דרך שליטה:

ההארכה והחזרה של בום העגורן נשלטות על ידי המפעיל באמצעות מנגנוני בקרה הממוקמים בתא המנוף או בלוח הבקרה של העגורן. המפעיל משתמש בשסתומי בקרה הידראוליים או בבקרות מכניות כדי לווסת את זרימת הנוזל ההידראולי אל הצילינדרים, תוך שליטה על הארכתם או נסיגתם. המפעיל יכול לשלוט במדויק על אורך הארכת הזרוע בהתבסס על הדרישות של משימת ההרמה. דגמי עגורנים מתקדמים מסוימים עשויים לשלב גם מערכות בקרה אלקטרוניות המספקות אוטומציה ותכונות בטיחות משופרות.

איך עובד בום מנוף?

מערכות הידראוליות

רוב בומות העגורן פועלות באמצעות מערכות הידראוליות, המשתמשות בנוזל בלחץ כדי להניע את תנועות העגורן. המערכת ההידראולית מורכבת ממשאבה הידראולית, מנוע הידראולי וצילינדר הידראולי. המשאבה מפעילה לחץ על הנוזל, שזורם דרך המנוע כדי לייצר כוח. הכוח מועבר לאחר מכן לצילינדר ההידראולי, שמניע את בום העגורן.

משקלי נגד

בומות מנוף חייבות להיות מאוזנות כדי להבטיח יציבות ובטיחות במהלך פעולות ההרמה. משקולות נגד משמשים לאיזון המנוף, כאשר המשקל משתנה בהתאם למטען המורם. משקלי הנגד ממוקמים בדרך כלל בחלק האחורי של המנוף, מול הבום.

ג'יבס

ג'יבס הם זרועות מורחבות המתחברות לקצה בום העגורן כדי לספק טווח הגעה נוסף. הם משמשים בדרך כלל עם בומות סריג כדי להגדיל את כושר ההרמה של המנוף. ג'יבס משמשים גם עם בומים טלסקופיים ומפרקים כדי לספק טווח הגעה נוסף.

בטיחות בום מנוף

הכשרת מפעילים

מפעילי עגורנים חייבים לעבור הכשרה מקיפה כדי להבטיח שיוכלו להפעיל את העגורן בצורה בטוחה ויעילה. הם חייבים להכיר את בקרות העגורן, מגבלות המשקל ונהלי הבטיחות של העגורן. המפעילים חייבים גם להיות מסוגלים לתקשר ביעילות עם צוות הקרקע כדי להבטיח שהמנוף ממוקם נכון ושהעומס מורם בבטחה.

תחזוקת ציוד

יש לתחזק בקביעות את בומות המנוף כדי להבטיח שהן במצב עבודה תקין. יש לבדוק את המערכת ההידראולית, את משקלי הנגד ואת הזרועות באופן קבוע כדי למנוע תקלות. כמו כן, על מפעיל העגורן לבצע בדיקות יומיות לפני השימוש במנוף כדי לוודא שהוא בטוח לתפעול.

הכנת האתר

הכנת האתר חיונית כדי להבטיח שהעגורן ממוקם נכון ושהקרקע תוכל לתמוך במשקל העגורן. הקרקע חייבת להיות ישרה ויציבה, ויש להסיר כל מכשול לפני הקמת המנוף. מפעיל העגורן חייב גם לוודא שהעגורן ממוקם במרחק בטוח מקווי חשמל ומפגעים אחרים.

יישומים של מנוף מנוף

בְּנִיָה

בומות מנוף משמשות בדרך כלל באתרי בנייה להרמת חומרים כבדים, כגון קורות פלדה ובלוקי בטון. בומות סריג משמשות לעתים קרובות להרמה כבדה, בעוד שבומים טלסקופיים ומפרקים משמשים להרמה מדויקת במקומות צרים.

משלוח

בום מנוף משמש בנמלי שילוח להעמסה ופריקה של מטענים מאוניות. לעתים קרובות משתמשים בבום סריג למטרה זו, מכיוון שהם יכולים להתרחב לגובה רב כדי להגיע לסיפון הספינה. למטרה זו מתאימים גם בומים טלסקופיים ומפרקים, אך הם אינם יציבים כמו בום סריג.

שינוע מטען

בומות מנוף משמשות במחסנים ובמתקני אחסון אחרים להרמה והעברה של משטחים כבדים של סחורה. לעתים קרובות משתמשים במפרקים למטרה זו, מכיוון שהם יכולים לתמרן במקומות צרים ולטפל במשימות מרובות.

בחירת מנוף מנוף מתאים לפרויקט שלך

בעת בחירת זרוע מנוף לפרויקט שלך, יש לקחת בחשבון מספר גורמים, כגון משקל המטען, הגובה הנדרש והשטח הפנוי. זרועות סריג מתאימות להרמה כבדה, בעוד זרועות טלסקופיות ומפרקים מתאימות להרמה מדויקת במקומות צרים. יש להתייחס גם לשטח ולנגישות של האתר בבחירת בום מנוף.

עתיד בום עגור

התקדמות הטכנולוגיה והאוטומציה הופכות את תעשיית המנופים, עם תכונות חדשות שמתווספות לבומות המנוף, כגון שלטים וחיישנים. התקדמות אלו משפרות את הבטיחות והיעילות במהלך פעולות המנוף, מה שהופך אותן לכלי חיוני בתעשיות שונות.

סיכום
